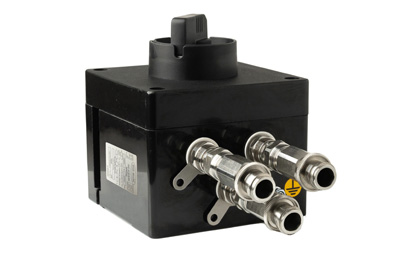

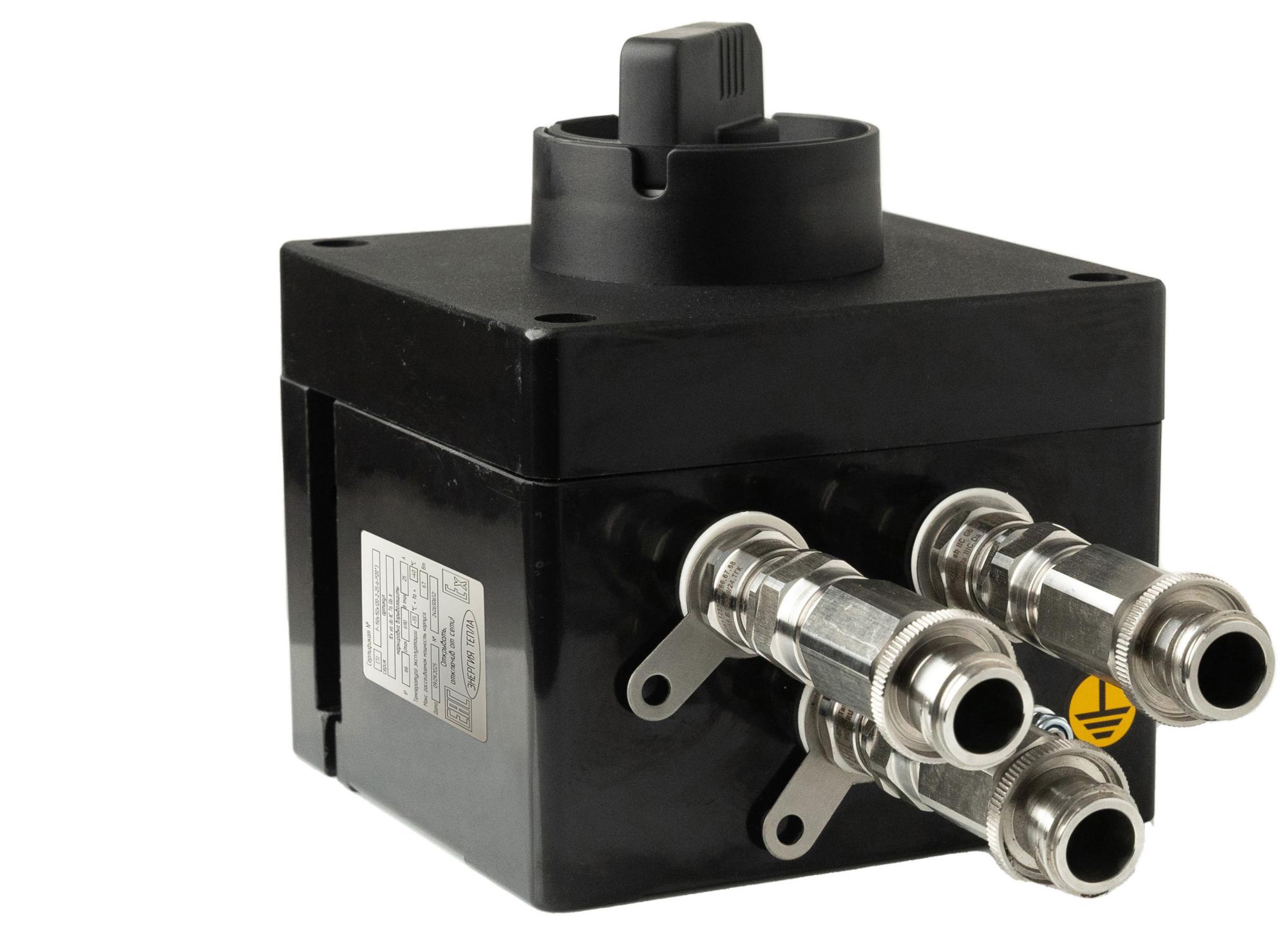

Переключатели взрывозащищенные пакетные
Область применения - взрывоопасные зоны классов 1 и 2 по ГОСТ IEC 31610.10-1-2022, категорий взрывоопасных смесей IIС по ГОСТ 31610.20-1-2016/IEC 60079-20-1:2010 согласно маркировке взрывозащиты электрооборудования, ГОСТ 31610.0-2019 и другим нормативным документам, регламентирующим применение переключателя в потенциально взрывоопасных средах.
Преимущества:
Корпус взрывозащищенного устройства выполнен из ударопрочного армированного полиэстера, полностью соответствующего стандарту EN 60079. Конструкция с низкими боковыми стенками обеспечивает удобный доступ к внутренней части изделия для подключения.
Взрывозащищенное устройство крепится с помощью надежного фиксатора "до щелчка". Специальные насечки гарантируют точное позиционирование компонентов на DIN-рейке. Монтаж не требует открытия корпуса, поскольку монтажные отверстия расположены снаружи.
•Данный переключатель предназначен для использования во взрывоопасных зонах классов 1 и 2 в соответствии с ГОСТ IEC 31610.10-1-2022, категорий взрывоопасных смесей IIС по ГОСТ 31610.20-1-2016/IEC 60079-20-1:2010. Его применение в потенциально взрывоопасных средах регламентируется маркировкой взрывозащиты электрооборудования, ГОСТ 31610.0-2019.
•Возможность реализации различных схем подключений. При использовании нескольких кабельных вводов переключатель позволяет реализовать различные решения без дополнительных распределительных коробок.
Диапазон рабочих температур от -55 до +40 °С.
Взрывозащищенное устройство крепится с помощью надежного фиксатора "до щелчка". Специальные насечки гарантируют точное позиционирование компонентов на DIN-рейке. Монтаж не требует открытия корпуса, поскольку монтажные отверстия расположены снаружи.
•Данный переключатель предназначен для использования во взрывоопасных зонах классов 1 и 2 в соответствии с ГОСТ IEC 31610.10-1-2022, категорий взрывоопасных смесей IIС по ГОСТ 31610.20-1-2016/IEC 60079-20-1:2010. Его применение в потенциально взрывоопасных средах регламентируется маркировкой взрывозащиты электрооборудования, ГОСТ 31610.0-2019.
•Возможность реализации различных схем подключений. При использовании нескольких кабельных вводов переключатель позволяет реализовать различные решения без дополнительных распределительных коробок.
Диапазон рабочих температур от -55 до +40 °С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Номинальное рабочее напряжение, В | ~ до 690В; пост. до 42В |
| Номинальный ток, А | От 16 до 180 |
| Класс температуры | Т6 — Т4 |
| Степень защиты | IP66 |
| Рабочий диапазон температур окр. среды, °С | От минус 55 до +40 °С |
| Минимальная температура монтажа | -50 °С |
| Срок хранения не более, лет | 2 |
| Гарантийный срок не менее, лет | 2 |
| Срок эксплуатации не менее, лет | 20 |
| Климатическое исполнение | У, УХЛ |
| Масса изделия, кг | 1,9 – 5 |
| Маркировка взрывозащиты: |
|
| · стандартная комплектация |
1Ex e mb IIC/IIA/IIB* T6…T4 Gb X 1Ex e d IIC/IIA/IIB* T6…T4 Gb X |
| · смешанная комплектация |
1Ex e ia IIC/IIA/IIB* T6…T4 Gb X 1Ex e ib IIC/IIA/IIB* T6…T4 Gb X |
| *- подкатегория взрывоопасной смеси выбирается исходя из подкатегорий взрывоопасной смеси устанавливаемого оборудования; | |
ОБОЗНАЧЕНИЕ
|
1 |
ETJ – марка переключателя. |
|
2 |
Материал: P – армированный полиэстер (квадратная форма); A – алюминиевый сплав (квадратная форма); О – армированный полиэстер (округлая форма). |
|
3 |
Габаритные размеры коробки, мм: X – длина (120, 160, 220 или 260); Y – ширина (120, 160, 220 или 250); Z – высота (90, 100, 120 или 160). |
|
4 |
Тип схемы: 1…10 |
|
5 |
Ток переключателя, А: 16, 20, 25…180 |
|
6 |
Напряжение питания, В: АС – 230, 380, 690; DC – 48 |
|
7 |
Размер и количество клеммных колодок: X – размер, мм²: 2,5; 6; 10; 16 или 35; Y – количество, шт. |
|
8 |
Наличие заземления: Отсутствие символа – без заземления; b – медная шина заземления и/или болт заземления. |
|
9 |
Тип и количество кабельных вводов: Отсутствие символа – без кабельных вводов; X – тип кабельного ввода (от M16 до М75); H – отверстие (от H16 до Н75) ; С – заглушка (от С16 до C75) ; Y – количество кабельных вводов данного типа, шт.
Примечание: при наличии нескольких типов кабельных вводов они указываются через знак «;».
Например: X*Y;X*Y |
Пример обозначения:
ETJ-P-150x150x120-2-25-230-b-M20*3
(переключатель из армированного полиэстера (квадратная форма, стандартная), размерами 150мм*150мм*120мм, типом схемы 2, на ток 25А и напряжением ~230В, без клеммных колодок, с болтом заземления и тремя кабельными вводами М20).
